Лента ЛИАМ (модификации ЛИАМ-Л, ЛИАМ-З) предназначена для защиты от коррозии наружной поверхности подземных стальных нефте-, газо-, продуктопроводов, а также трубопроводов различного назначения диаметром до 1420 мм при их ремонте или сооружении с температурой транспортируемого продукта до плюс 40 °С.
Лента Лиам Изготавливается поГОСТ Р 52602-2006 взамен ТУ +7 (343) 266-41-44 с изм. № 1

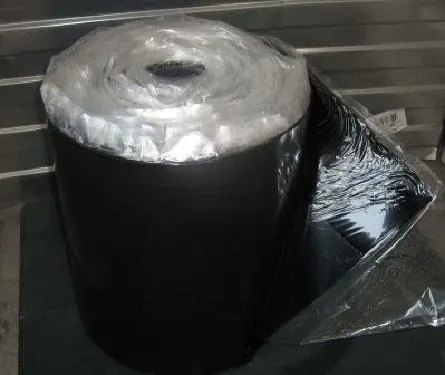

Лента представляет собой полимерную ленту с нанесенным на нее мастичным слоем на основе мастичной композиции «Асмол».
Лента ЛИАМ выпускается следующих марок: лента ЛИАМ–Л (летняя) для нанесения на трубопровод при температуре окружающего воздуха от плюс 5 °С до плюс 30 °С, лента ЛИАМ–З (зимняя) — при температуре от минус 20 °С до плюс 10 °С. Для изоляции участков трубопроводов с температурой перекачиваемого продукта до + 70 °С выпускается лента ЛИАМ-Т (термостойкая) по требованию заказчика.
Лента ЛИАМ выпускается шириной 450, 225, 150, 112 и 90 мм. Поставляется на трассу в рулонах.
Лента ЛИАМ прошла испытания во ВНИИСТ, Академии коммунального хозяйства им. Памфилова. Физико-механические показатели ленты ЛИАМ
|
Наименование показателя |
Значение/характеристика |
||
|---|---|---|---|
|
ЛИАМ-Л |
ЛИАМ-З |
ЛИАМ-Т |
|
|
Температура хрупкости мастичного слоя, °С, не выше |
минус 30 |
минус 40 |
минус 30 |
|
Гибкость ленты при температуре, °С |
0 |
минус 20 |
минус 10 |
|
Не допускаются трещины, разрывы, отслоение мастики от основы |
|||
|
Адгезия к загрунтованной поверхности при температуре 20 °С методом отслаивания,Н/см (кгс/см), не менее |
20,0 (2,0) |
||
|
Адгезия ленты в нахлесте при температуре 20 °С, Н/см (кгс/см), не менее |
10,0 (1,0) |
||
|
Теплостойкость при температуре 60 °С |
— |
— |
отсутствие перемещения мастичного слоя |
|
Водопоглощение за 24 ч при 20 °С, %, не более |
0,2 |
||
|
Площадь отслаивания покрытия при катодной поляризации после выдержки в электролите при 20 °С в течение 30 сут, см2, не более |
5,0 |
||
|
Переходное сопротивление покрытия после выдержки в течение 3 сут в 3%-ном растворе NaCI, при 20 °С, Ом•м2, не менее |
|||
