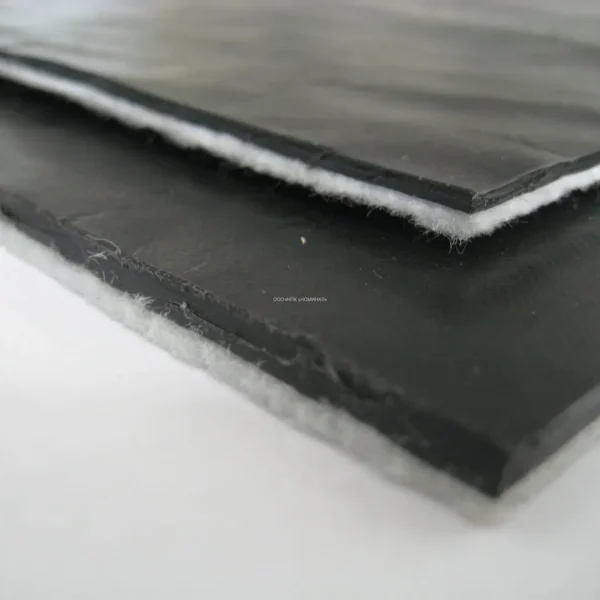

Скальные листы СЛ (СЛ-1, СЛ-2, СЛП) предназначены для защиты изолированной поверхности трубопровода в период его засыпки скальным или мерзлым грунтом, а также в период эксплуатации от воздействия скального грунта при продольных (и поперечных) перемещениях трубопровода под землей.
Скальный лист СЛ производится из нетканого синтетического листового материала (НСМ), пропитанного карбамидоформальдегидной смолой с отвердителем.
Скальными листами СЛ осуществляется защита изолированной поверхности трубопровода диаметром до 1420 мм при засыпке в мерзлых, скальных, а также минеральных грунтах с примесью гальки, дресвы и каменных глыб. Кроме этого, скальный лист СЛ применяют в процессе эксплуатации подземного трубопровода в качестве защиты от воздействия скального грунта при поперечных или продольных перемещениях трубопровода.
Скальный лист СЛ также необходим:
для защиты изолированной поверхности трубопровода при транспортировке и проведении монтажных работ;
на переходах через ж/д пути и автодороги для футеровки рабочих плетей и трубных секций;
для защиты поверхности труб, прокладываемых в защитном кожухе на воздушных переходах (овраги, ручьи и др.), на подводных переходах в тех участках, где трубопровод укладывается методом протаскивания, сплава или при выполнении балластирования чугунными грузами и кольцевыми утяжелителями.
Скальные листы закрепляют на трубах бандажными стяжками или проволочными скрутками с применением вязальной проволоки Ø 6 мм или отрезком капронового каната (тесьмы) с прочностью на разрыв ≥ 600 кг, с усилием, исключающим смещение скального листа СЛ по поверхности труб на всех стадиях работ, включая укладку трубопровода в траншею. Изоляционное покрытие в зоне сварных стыков защищают скальным листом СЛ перед опуском трубопровода в траншею.
Перед засыпкой трубопровода натяжение стяжек или скруток ослабляют. Это необходимо для создания возможности свободного перемещения трубопровода внутри кожуха из скального листа СЛ в процессе эксплуатации. На уклонах микрорельефа более 3° натяжение стяжек или скруток не ослабляют.
При укладке в траншею, образованную взрывными методами, на дно траншеи насыпают щебень слоем, достаточным для исключения прямого контакта поверхности зафутерованного трубопровода с острыми зубцами горных пород.
Зафутерованный скальным листом СЛ трубопровод, уложенный в траншею, засыпают скальным или мерзлым грунтом с размерами фракций не более 70 мм до уровня выше его верхней образующей на 300 мм с применением одноковшового экскаватора. Дальнейшую засыпку траншеи производят бульдозером.
При необходимости применения для первичной засыпки трубопровода скального грунта с размерами фракций до 100 мм, поверхность уложенного в траншею трубопровода дополнительно укрывают скальным листом СЛ, размещая большую ось симметрии скальных листов в поперечной оси трубопровода плоскости.
НОРМАТИВНЫЕ ПОКАЗАТЕЛИ КАЧЕСТВА СКАЛЬНОГО ЛИСТА
|
№ |
Наименование показателя, ед. изм. |
Величина показателя |
|
|---|---|---|---|
|
Однослойный СЛ |
Двухслойный СЛ |
||
|
1. |
Масса 1м2, кг |
||
|
после изготовления |
3,85±0,2 |
7,6±0,4 |
|
|
через 10 суток отвердения |
3.30±0,1 |
6,5±0,2 |
|
|
2. |
Сопротивление удару, Дж, не менее |
45 |
120 |
|
3. |
Разрывная нагрузка полоски 50×200 мм, кгс, не менее |
||
|
(предел прочности при одноосном растяжении кгс/толщина листа) |
160 |
240 |
|
|
4. |
Относительное удлинение при разрыве, % не менее |
20 |
20 |
|
5. |
Толщина листа, мм |
3,5±0,5 |
7±1 |
